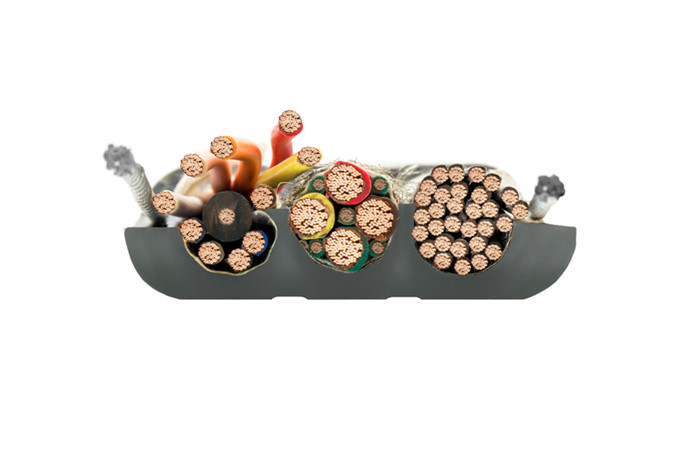

帶鋼絲繩多芯組合動力扁電纜

一：產品特點及用途：

本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。

二：產品執行標準

Q/HHTZH007.3，阻燃性能試驗執行GB12666.5-90規定

三：使用特性

1． 交流額定電壓：U₀/U 0.6/1KV

最高工作溫度： 105℃

最低環境溫度：固定敷設-40℃

2． 電纜安裝敷設溫度應不低于-25℃。

四：主要技術指標

1．成品電纜導體(R類)直流電阻(符合GB3956規定)。

2．20℃時絕緣電阻不小于50MΩ/KM。

3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。

五：電纜結構：

導體：多股超細精絞無氧銅絲，符合VDE0295CLASS 5 標準。
絕緣：特殊混合PVC絕緣
顏色：護套黑色，芯線多彩顏色數字表示，參照JISC3306標準。
黑白數字白色號碼編號，符合IEC227標準。
（如需帶有黃綠接地線請說明）
內襯層：特殊無紡布包裹緩沖。
鋼絲：兩根無扭力自承鋼絲，承載運行中產生的張力。
護套：特殊混合PVC護套，黑色（RAL9005)。
詳細參數：
額定電壓：≤1.5mm:300/500V
≥1.5mm:450/750V
測試電壓：≤1.5mm:2500V
≥1.5mm:3000V
使用溫度范圍：-25℃ 至 +105℃
