屏蔽PVC控制電纜用于工業自動化，機電成套設備，機床等機械設備,物流傳輸系統，生產線等控制系統中電氣連接，特別適合用于工業環境中，干燥或者潮濕的室內固定安裝，也可用于非連續往復運動無強制牽引的移動安裝。該線纜如果要在室外露天安裝，必須做好防紫外線防護。該線纜具有良好的柔軟性。護套采用耐油PVC，使線纜具有良好的耐油性能。鍍錫銅編織屏蔽使線纜具有較強的抗外界電磁干擾能力，保證電纜系統的穩定性。薄壁線纜具有比較小的外徑，節省安裝空間。

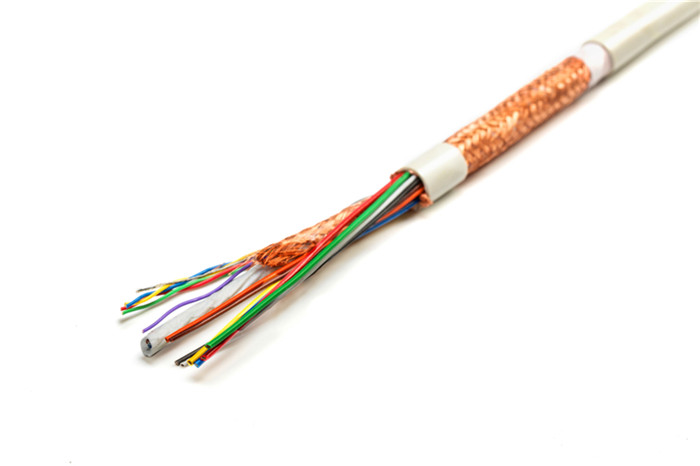

產品結構

導體：多股細絞成束裸銅絲，符合IEC 60228/VDE 0295，5類導體

絕緣：特制PVC混合材料

芯線：芯線絞合成纜，芯線顏色符合VDE 0293

      JZ  黑色芯線 白色數字編碼 帶黃綠導線

      JB  彩芯線 帶黃綠導線

      OZ黑色芯線 白色數字編碼 不帶黃綠導線

      OB彩芯線 不帶黃綠導線

屏蔽：鍍錫銅編織屏蔽

外護套：特制PVC混合材料

外護套顏色：灰色

技術參數

工作 電壓：300/500V

測試 電壓：2000V

絕緣 電阻：≥20MΩ/km (20℃)

最小彎曲半徑：移動安裝：大約20x D (線纜外徑）

固定安裝：大約6x D (線纜外徑）

工作 溫度：移動安裝  -5°C到+70°C

固定安裝 -30°C到+70°C

阻燃 特性：符合VDE 0472– 804部分B類測試標準，和IEC 60332-1

備注:

** 代表芯線顏色

JZ 黃綠+數字編碼  代碼：01

OZ 全數字編碼     代碼：02

JB 黃綠+彩芯      代碼：03

OB 全彩芯         代碼：04
